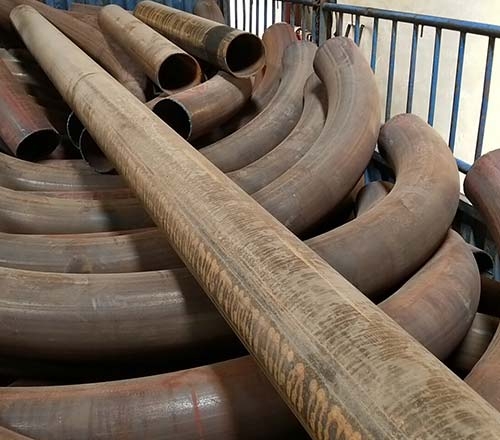

在大直径圆管拉弯工艺中，冷弯与热弯的选择需综合考虑材料特性、管径尺寸、壁厚、弯曲半径及工艺要求等多方面因素。以下是基于搜索结果的临界条件选择依据及优化建议：
1、管径与壁厚的临界条件
冷弯适用条件：
管径限制：冷弯通常适用于公称直径≤250mm的圆管（手动弯管器25mm以下），且弯曲半径需≥4倍管径（R≥4D）。
壁厚要求：冷弯前直管小壁厚需满足标准（如API 5L），薄壁管（t/D＜0、05）易因失稳起皱或开裂，需谨慎选择。
热弯适用条件：
大直径管：直径＞250mm或壁厚过薄（t/D＜0、03）时，冷弯功率不足且易变形，需热弯。
小弯曲半径：热弯可实现R/D=0、7~1、5的急弯，而冷弯难以达到。
2、材料特性的影响
冷弯限制：
高强钢、合金钢等硬化倾向显著的材料冷弯易开裂，需热弯以避免氢脆或残余应力集中。
焊接钢管（如直缝焊管）冷弯时焊缝易开裂，建议热弯并将焊缝置于中性线附近（偏离≤15°）。
热弯优势：
脆性材料（如铸铁）或低延展性材料（如某些不锈钢）必须热弯以提升塑性。
3、工艺参数与设备能力
冷弯设备限制：
电动/液压弯管机弯管能力受功率限制（如液压机60mm以下管径），大管需中频弯管机热弯。
热弯工艺要求：
加热温度需严格控制（碳钢800-950℃，合金钢需避开脆性区间700-900℃），并采用感应加热或充砂（砂粒需耐高温、无铁屑）。
热弯后需热处理（如回火）以消除残余应力，避免后续开裂。
4、经济性与效率权衡
冷弯成本低：无需加热设备，表面光洁度高，适合批量生产小直径管。
热弯成本高：设备复杂、能耗高，但适用于特殊工况（如石油管道需小半径弯头）。
综合决策流程
1、评估管材：检查材质、焊缝、壁厚均匀性及夹杂物（如AlN链需避免冷弯）。
2、计算R/D比值：若R/D＜4或需急弯（如R/D＜1、5），优先热弯。
3、验证设备能力：冷弯设备是否支持管径与弯曲半径（如中频弯管机需R≥1、5Dw）。
4、工艺试验：首件试弯后检测裂纹、椭圆度（冷弯椭圆度需≤5%，热弯需后续整形）。
示例应用
案例1：Φ400mm低合金钢管（壁厚20mm）需R=1、2D弯曲，因R/D=1、2＜4且材料硬化倾向高，选择热弯并控制矫直温度＞900℃。
案例2：Φ150mm不锈钢管（无缝）R=5D，冷弯即可，但需局部退火避免角部开裂。
通过上述条件综合判断，可明确冷弯与热弯的临界选择。实际生产中需结合金相检测与工艺评定优化参数。
