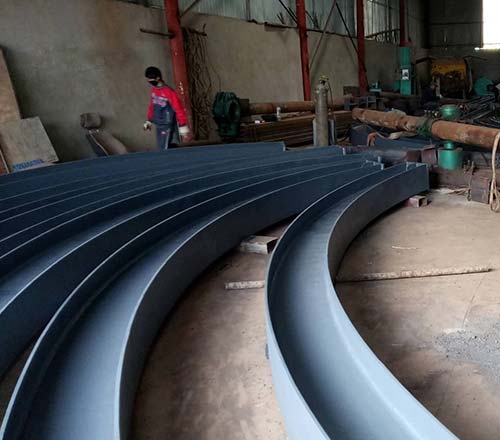

在H型钢拉弯过程中，翼缘与腹板的厚度差异会导致成型缺陷，主要源于截面刚度不均、应力分布不平衡以及变形协调性差等问题。结合搜索结果中的技术分析，具体缺陷及成因如下：
1、截面畸变（如腹板凸起或凹陷）
原因：翼缘较厚、腹板较薄时，腹板抗弯刚度低，在拉弯径向压力作用下易发生屈曲变形。同时，翼缘因厚度大变形阻力高，会限制腹板自由收缩，导致腹板局部凸起（弓形腹板）或凹陷（碟形腹板）。
典型表现：
腹板凸起：腹板中部向外鼓包，常见于薄腹板H型钢。
腹板凹陷：腹板中部向内塌陷，多因翼缘过度约束导致。
2、翼缘边缘开裂
原因：翼缘与腹板厚度差异导致变形不协调，翼缘边缘因拉伸应力集中而开裂。厚翼缘的变形滞后会使边缘承受更大的拉应力，若材料塑性不足（如Q345B比Q235B更敏感），易在轧制方向形成纵向裂纹。
影响因素：
连铸坯原始缺陷（如皮下气泡、夹杂物）会加剧开裂风险。
冷却速度不均导致翼缘与腹板力学性能差异（如耐火H型钢中钼含量不均）。
3、R角处折叠或矫直裂纹
原因：厚度差异使R角（翼缘与腹板连接处）金属流动不均。厚翼缘材料堆积在R角，轧制时形成多重折叠；矫直时因剪切应力集中，可能引发裂纹。
控制措施：
优化R角设计，增加半径以减少应力集中。
调整矫直工艺参数（如减小变形量或采用压力矫）。
4、残余应力与回弹不均
原因：翼缘与腹板冷却收缩率不同（如腹板薄冷却快），导致截面内残余应力分布不均，拉弯后回弹量差异大，造成整体扭曲或局部翘曲。
典型案例：
重型H型钢因厚度大，氢扩散慢，腹板心部易聚集氢形成白点，加剧回弹异常。
5、表面质量缺陷（如划痕或压痕）
原因：厚度差异导致模具接触压力不均。例如，薄腹板区域模具间隙过小可能划伤表面，而厚翼缘区域因压力过大产生压痕。
优化措施总结
1、材料设计：平衡翼缘与腹板厚度比（通常腹板厚度≤翼缘厚度的70%），或采用高延展性材料（如添加钼优化耐火钢性能）。
2、工艺调整：
分步拉弯或预加热（700–900℃）以减少变形抗力。
采用动态压边力或填充芯模支撑腹板。
3、后续处理：去氢退火（500℃保温4小时）可消除氢脆，改善塑性。
通过综合控制材料、工艺及模具参数，可有效减少厚度差异引发的缺陷。实际生产中需结合金相分析和试弯数据进一步优化。
